一分钟让你全面认识可燃气体探测器安装图

      可燃气体探测器主要用于可燃气体探测与报警，将空气中的可燃气体探测到以后通过探测器报警发出提供给使用者，做到安全防护，安全使用的目的。因此我们的可燃气体探测器安装图有哪些，该如何施工安装接线，下面我们来详细了解一下。

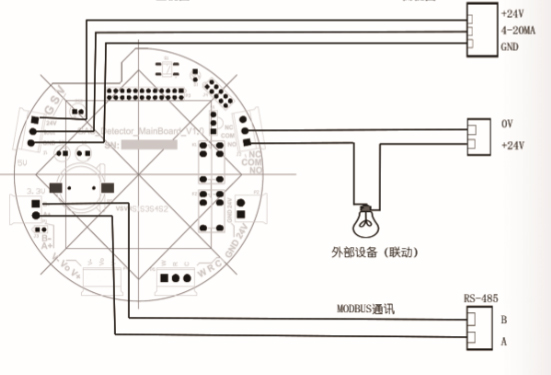

一、可燃气体探测器接线图：
一般仪表都是有输入电源，输出信号等功能端口，电源99%都是DC24V直流电源供电的仪表，对于输出功能端子，视配置情况而定，具体安装接线图如下所示。


二、安装固定方式图：
关于可燃气体探测器它的安装固定方式多种多样，主要分为壁挂式，管道式，流通式和泵吸入式几种安装检测方法。可以结合以下几种图示来详细了解施工安装可燃气体探测器。

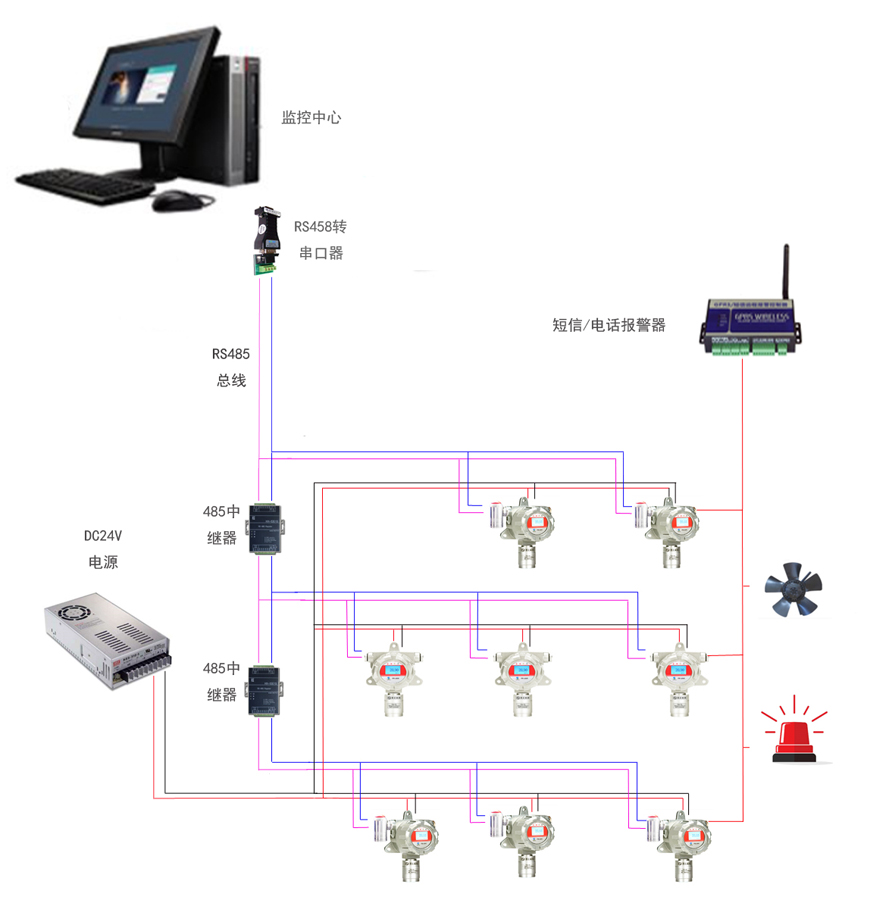

三、可燃气体探测器系统监控拓扑图：
