可燃气体探测器三线制接线图与接线方法

      可燃气体探测器的接线方式有多种，以及如何开展电气连接有多种多样，鹏雷科技小编就带领大家认识一下这几种不同的方式，看看你所选择的气体探测器是属于哪一种对号入座即可，方便大家正确快速的设计施工。

       首先我们先来介绍一下这几种形式，按照目前的产品分类凡是固定式不管是哪个气体检仪厂家的产品都是一样的，这就是大家遵循的行业产品标准，所以这里我们就直接拿我们的PN-2000系列的固定式气体探测器来应用举例让大家更加清楚认识不同的方式。按应用线制分类，主要分：两线制仪表，三线制仪表，以及四线制仪表这里的四线制在很多情况下指的是RS485通讯模式接线，因此接线图的方式主要为以上这几种内容。接下来我们就分别介绍一下这些接线方式的具体链接方式。


两线制可燃气体探测器接线方法

两线制就是特定的信号与供电同芯，此种设备都属于低功耗，至少是最大电流不超过20mA的工作电流，否则是无法实现两线制的仪表设计的。我们来看下图中的接线模式，从下图中可以看出从主机到仪表只需要布设一条两芯电缆的屏蔽线，没有多余其他的线芯，节省线路成本。此种线制的仪表多用于在DCS系统模块或PLC系统单元模块的搭配使用，有DCS模块直接供电给气体探测器，供电和模拟信号采集一起使用了，适用的对象就是有源信号输入输出的DCS模块单元，在这种DCS分类单元里还有一种无源模块，这种就是适用于三线制的仪表接下来我们就来看看三线制探测器的接法。

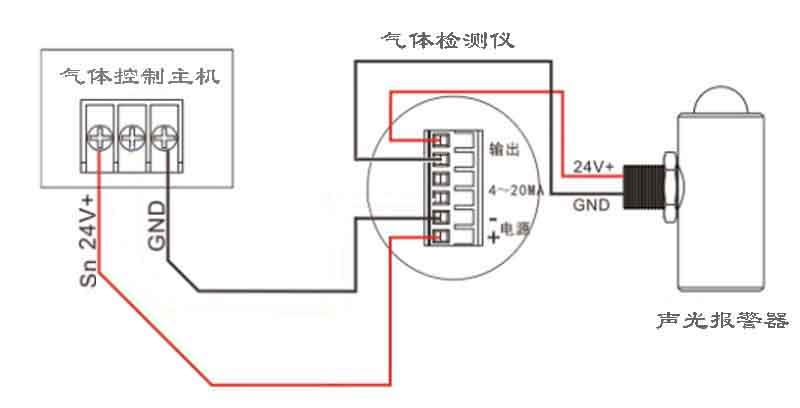

（两线制可燃气体探测器接线图）

三线制可燃气体探测器接线方法

所谓三线制也就是指仪表输入端口为V,S,GND这样的三种线制的接线端。S为单独的模拟量信号输出端4-20mA的正向信号端I+, 那它的负极端就是我们共用的GND了。在S与GND端之间形成了随气体浓度大小而变化的4-20mA的电流信号输出与浓度数值成正比例关系。我们远程的主机或者是其他采集信号模块接受到电流大小的变化来显示对应浓度值，所以我们在现场施工上也是需要使用采用屏蔽线，防止线路干扰而带来的电流突变而影响到气体探测器控制主机的数据显示与现场检测的仪表不对等。具体的三线制设计电路施工图如下，我们可以看到从主机内部拉出一条三线电缆，有对应的V,S,GND,在仪表这端也有对应的三个端子，一一对号接入即可。与两制就多了一根芯，三线制的优势就是在于供电与信号分离，仪表功耗大小与信号输出无关。也不会因仪表使用和工作时有自身功耗增加变化而导致输出电流信号的不稳定。

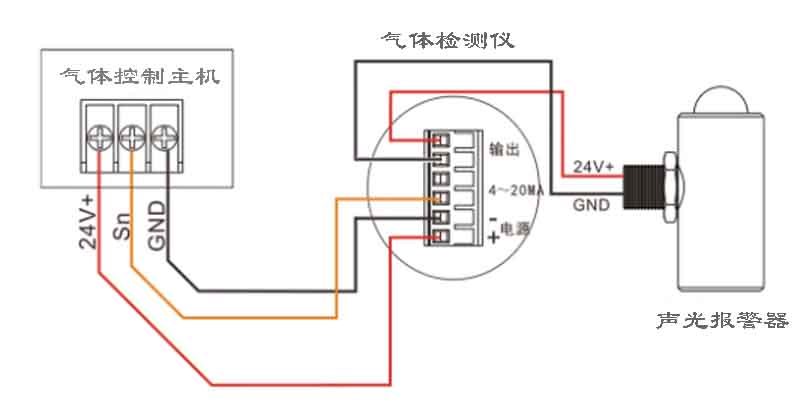

（三线制可燃气体探测器接线图）

四线制可燃气体探测器RS485通讯方式接线方法

在介绍了前面两种的不同点与共同点之后我们在来看看RS485接口四线制的区别和应用，这种应用设计也是一种简单方便的安装施工布线的选择，利用通讯线可以将所有具备通讯协议的仪表都并联在此条线路上一线到底。采用的线缆与前面两种略有不同，就是在针对这个RS485通讯线上必须要采用屏蔽双绞线，这里第一次出现了双绞线的字眼与前两种的不同线缆材料，这种线缆也是特殊针对通讯数字信号而设计的专用电缆。可以有效的延长通讯距离和数据传输过程不至于丢包而导致的数据传输不稳定。所以只要是使用数字通讯协议模式施工的都建议通讯线用此类型，至于电源线的供应任然可以参照前面两种模式中的屏蔽线就好了。从下图我们可以看出，从主机处拉出了一条四芯线缆，仪表电源接入对应的供电端子上，在通讯端口上所有不管是哪一个气体检测仪厂家的产品都是能找到A+, B-或者标着RS485+ RS485-等字样标识的功能端子。利用专用线缆接入与主机对应的A+,B-的信号端。其他仪表依次并入此主线上，形象比喻为手拉手的接线模式。

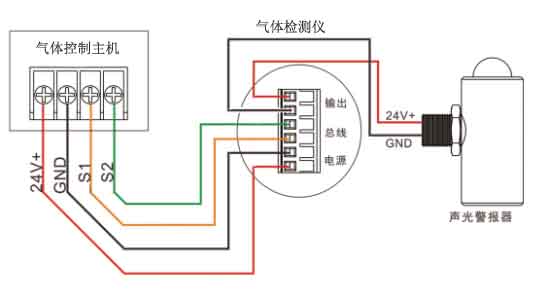

（四线制可燃气体探测器接线图）




   最后我们在总结一下，不管是选用那种线制的可燃气体探测器都是各有其优缺点和存在的意义否则也不会出现这么多不同功能和线制的仪表，结合自己情况选择就好了，如果是新旧系统改造，为了兼容老系统那选择产品上需要了解一下原来的匹配模式，改变后会不会影响，否则有可能导致信号线路不通而带来施工麻烦或者说无法并入以前的老系统内，如果是新项目则只需要考虑合适就好了。
